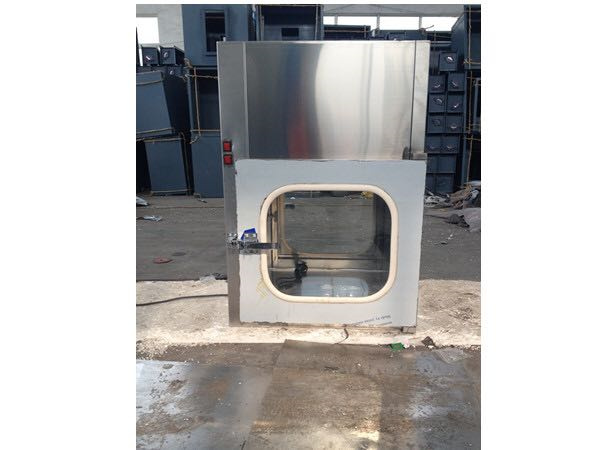

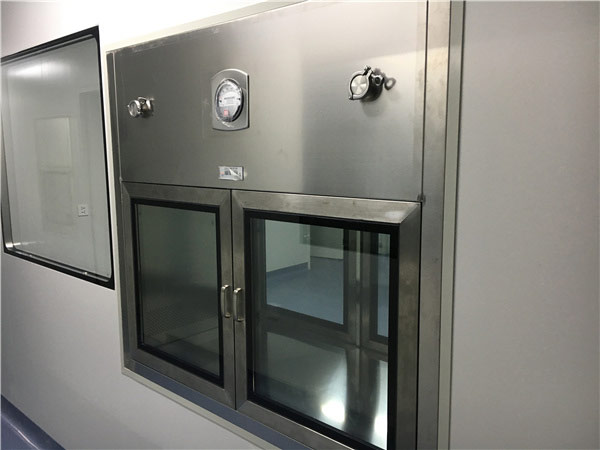

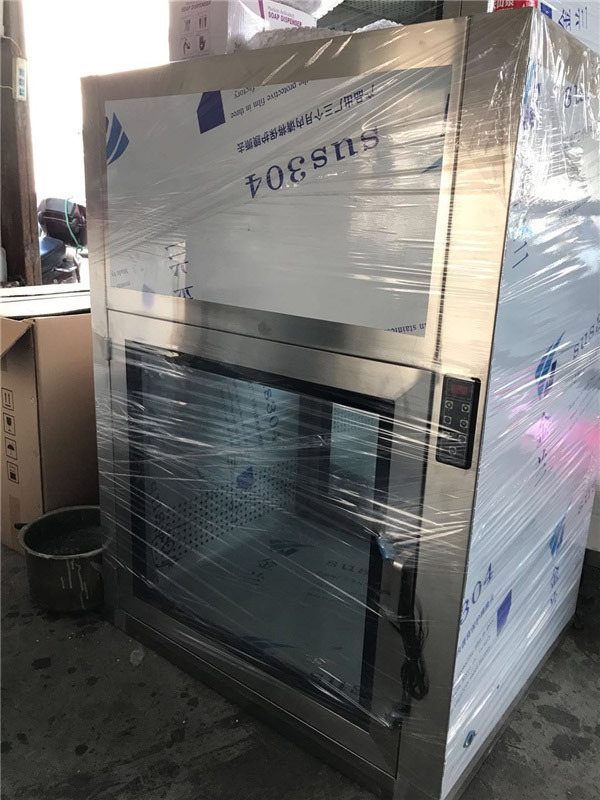

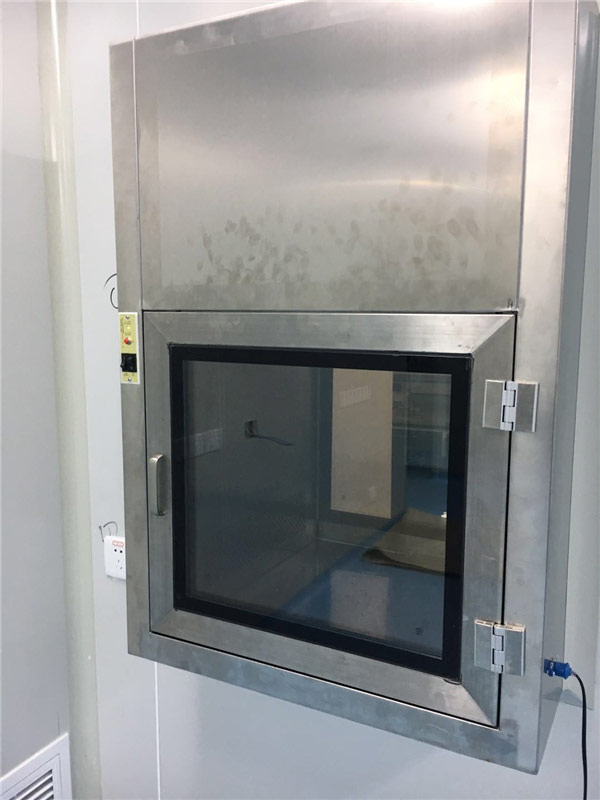

洁净传递窗 (2).jpg带延时功能方门嵌入式洁净传递窗.jpg电子互锁方门嵌入式洁净传递窗.jpg微电脑带压差表方门嵌入式洁净传递窗 (2).jpg


洁净传递窗 使用说明书


传递窗作为洁净室的一种辅助设备,主要用于洁净区与洁净区、非洁净区与洁净区之间的小件物品的传递,以减少洁净室的开门次数,更大限度的降低洁净区的污染。传递窗采用不锈钢板制作,平整光洁,安装方便,使用简单,美观大方。广泛应用于微细科技、生物实验室、制药厂、医院、食品加工业、LCD、电子厂等等一切需要空气净化的场所
特点
⒈短距离传递窗工作台面采用不锈钢板,平整光洁耐磨
⒉长距离传递窗工作台面采用无动力滚筒,传递物品轻松方便
⒊两侧门设有机械互锁装置,确保两侧门不能同时处于开启状态。
4、可根据客户需要,订制各种非标尺寸和落地式传递窗。
5.采用无隔板高效过滤器,过滤效率为:99.99%,确保净化级别。
6.采用EVA密封材料,密闭性能高。
结构原理:
洁净传递窗是一种垂直层流型的局部空气净化设备。室内空气经预滤器初滤,由小型离心风机压入静压箱,在经空气高效过滤器二级过滤。从空气高效过滤器出风面吹出的洁净气流具有一定的均匀的断面风速,可以排除工作区原来的空气,将尘埃颗粒和生物颗粒带走,以形成无菌的高洁净的工作环境。
分类
传递窗分为三大类:1、电子连锁传递窗2、机械连锁传递窗3、自净式传递窗
传递窗按工作原理可分风淋式传递窗和普通传递窗。可根据实际要求制做各种型号传递窗。
可选配件:对讲机、杀菌灯等相关功能配件。
该装置是一种洁净室的辅助设备,主要用于洁净区与非洁净区之间,洁净区与非洁净区之间小件物品的传递,以减少洁净室的开门次数,把对洁净室的污染降低到更低程度。传递窗采用不锈钢板制作,平整光洁,安装方便,使用简单,美观大方。
本台传递窗参数如下:
构成配件(本台洁净传递窗)
1.整体材质 :  304不锈钢  1.0mm厚
2.互锁 方式:  微电脑带延时一套
3.风    机 :  140型风机一台
4.过 滤 器 :  液槽过滤器  一台
5.杀 菌 灯 :   12w一体杀菌灯一盏
6.拉    手 :   不锈钢拉手  一副
7.钢化玻璃 :  5mm钢化玻璃四块
8.压  差 表:  0-500pa压差表一个
9.DOP检测口:  两个
传递窗参数:  (本台洁净传递窗)
名      称 :   方门嵌入式洁净传递窗
尺      寸:   外径:宽985mm*深810mm*1350高mm
内径:宽800*mm深750mm高800mm
整体样式:     方门嵌入式,中空钢化玻璃,洁净式。
箱体材质:      304不锈钢
风机数量:     一台
风机型号:     140型风机
风机风量:     600m³/h
风机总功率 :  0.24KW
压      力:    500-600pa
过滤器数量:   一台
过滤器型号:   液槽高效过滤器  630*630*95
过滤 效率:    对于粒径≥0.5µm尘埃应99.99%(钠焰法)
电     源:     AC 3N 220V 50Hz
工作原理
传递窗两侧窗门装有电子联锁装置和手动开启窗装门装置,若A、B两门关好,可以随便打开A或B门,若其中一扇门开时,另一扇门就打不开,这样就确保物品在传递中的洁净度。
传递窗内装有紫外线灯管,供物品在传递时杀菌之用,窗口上装有玻璃,便于观察,窗装有密封条,确保窗门密封良好。
压差表主要测试风机和过滤器的这部分空间的压差值,如果压差达到250-300pa的情况下,说明过滤器的阻力大了,尘埃太多需要更换过滤器,一般在尘埃不是很大的情况下一年更换一次,DOP检测口是用来测试过滤器的捡漏时的接口,采用DOP捡漏法进行操作.

使用方法
1 物料进出洁净区,必须严格与人流通道分开,由生产车间物料专用通道进出。
2 物料进入时,原辅料由配制班工序负责人组织人员脱包或外表清洁处理后,经传递窗送至车间原辅料暂存间;内包材料在其外暂存间拆去外包装后,经传递窗送入内包间。车间综合员与配制、内包装工序负责人办理物料交接。
3 通过传递窗传递时,必须严格执行传递窗内外门“一开一闭”的规定,两门不能同时开启。开外门将物料放入后先关门,再开内门将物料拿出,关门,如此循环。
4 洁净区内的物料送出时,应先将物料运送至相关的物料中间站内,按物料进入时的相反程序移出洁净区。
5 所有半成品从洁净区运出,均需从传递窗送至外暂存间,经物流通道转运至外包装间。
6 极易造成污染的物料及废弃物,均应从其专用传递窗运到非洁净区。
7 物料进出结束后,应及时清理各清包间或中间站的现场及传递窗的卫生,关闭传递窗的内外通道门,做好清洁消毒工作。

传递窗的安装方法:
在墙体选择方便的位置,然后开孔,孔一般比传递窗外径大10MM左右,把传递窗放入墙体,一般安装在墙体中间,保持平衡固定,用圆角或其他装饰条来装饰传递窗与墙体的缝隙,打胶密封修饰即可。
使用与维护:
1. 新安装或长期未用之设备,使用前必须对设备和周围环境进行认真清洗。
2. 设备清洗完毕后,应进行系统检验,确保设备完好无损方可使用。
 3. 电源接通后,先开好杀菌灯5~10分钟后,杀除传递窗内的细菌,才能开始操作使用。

本公司有对此说明书的最终解释权
